Les équipements d’un forage de production

Afin d’exploiter le forage pour la production d’eau pour l’alimentation en eau ou pour la géothermie, il faut mettre en place des équipements hydrauliques et électroniques.
Après avoir défini le débit de production en fonction des capacités du forage et des besoins, le calcul des pertes de charges permet de dimensionner la pompe immergée.

Nous installons les éléments hydrauliques et de métrologie suivants pour l’exploitation et le suivi du forage :

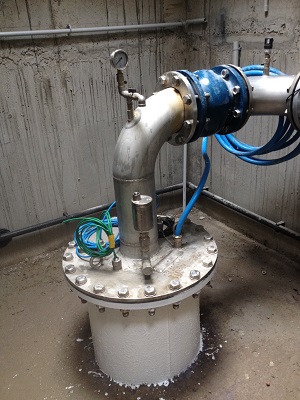

  • Tête de puits étanche (bride)
  • Colonne d’exhaure (Inox)
  • Pompe immergée
  • Clapet anti-retour
  • Tube guide PVC pour mesure du niveau d’eau
  • Débitmètre (mécanique ou électromagnétique)
  • Capteur de niveau immergé
  • Capteur de pression et température
  • Manomètre

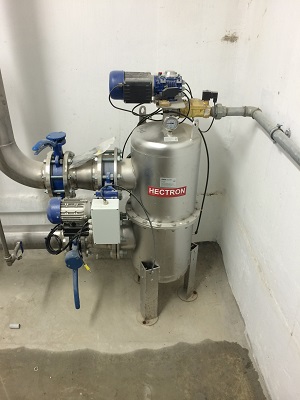

La filtration (200 µm) de l’eau de nappe est essentielle à toute installation de production d’eau.

La géothermie : équipement du forage de réinjection

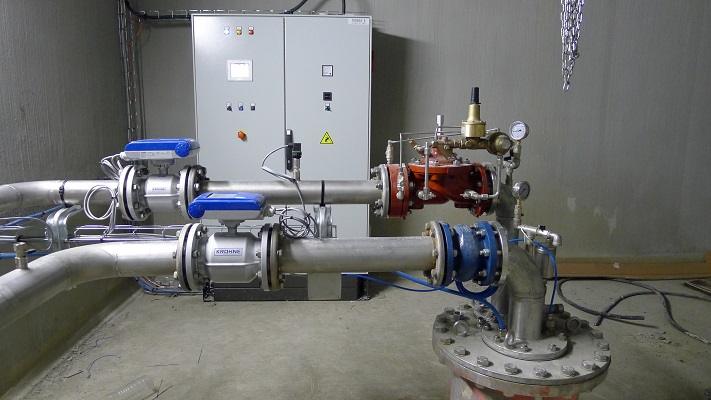

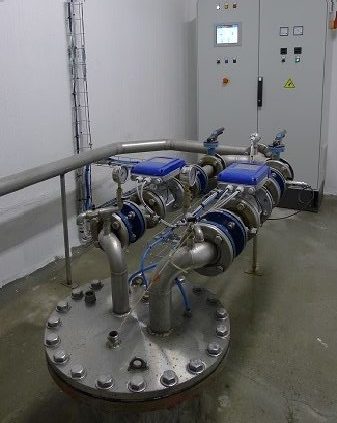

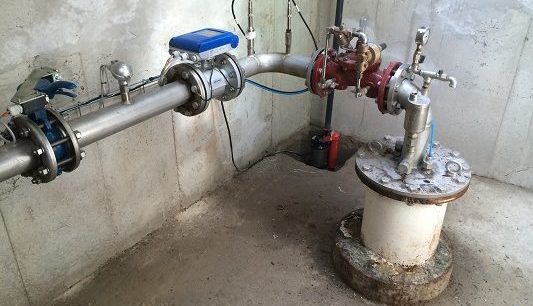

Dans le cas de la géothermie, l’équipement du ou des forage(s) de rejet doit être réalisé afin d’assurer la réinjection suivant les règles de l’art.

  • Tête de puits étanche (bride)
  • Colonne de réinjection (Inox ou PVC) sous le niveau statique
  • Éliminateur d’air
  • Tube guide PVC pour mesure du niveau d’eau
  • Vanne de maintien de pression amont
  • Débitmètre
  • Capteur de niveau immergé
  • Capteur de pression et température
  • Manomètre


Les forages de réinjection sont sujet au colmatage de leurs crépines en raison de l’injection (parfois sous pression) de l’eau de l’intérieur du puits vers le sous-sol. La mise en place d’un système de rétrolavage permet d’inverser le flux, régulièrement et sur une courte durer, afin d’éliminer les dépôts éventuels accumulés. Une pompe immergée et une tête étanche double doivent alors être mis en place.

La régulation de la boucle primaire géothermique

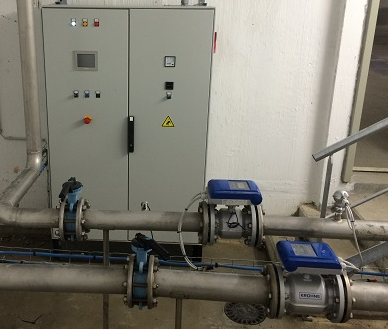

Afin de gérer le système de production d’eau de la boucle géothermique primaire, l’armoire de commande de la pompe immergée est gérée par un automate.

  • Elle est équipé d’un variateur de fréquence qui permet l’ajustement du débit en fonction du Delta T entre l’amont et l’aval de l’échangeur pour répondre aux besoins de la pompe à chaleur.
  • De nombreuses sécurités pour protéger la pompe immergée (manque d’eau), le réseau hydraulique (surpression) et les forages (température et niveau haut dans le forage de rejet) sont gérées par l’armoire.

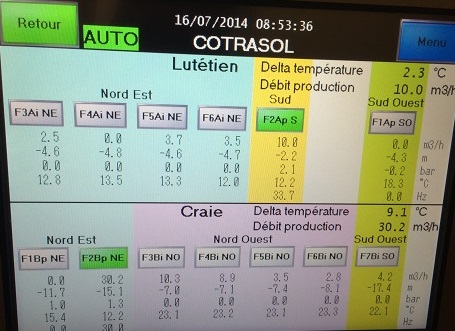

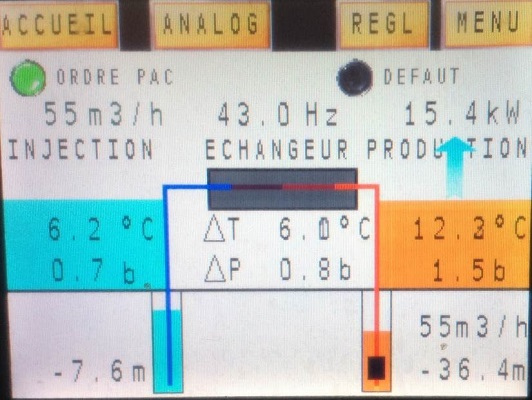

  • L’armoire de commande, munie d’une interface tactile, permet aussi d’afficher, de mesurer et d’enregistrer les données de niveaux, débits, fréquences, puissances, pressions, températures, volumes cumulés.

Afin d’assurer la pérennité des forages et du système de production, il convient de suivre les recommandations d’utilisation, d’entretien et de maintenance de l’installation. Il convient d’anticiper toute dégradation ou colmatage prématuré des forages pour limiter les opérations lourdes d’entretien et réhabilitation.
